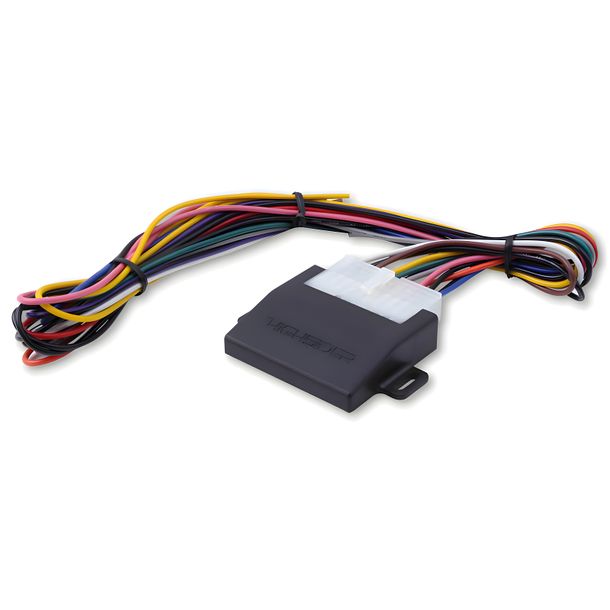

HIGHSIDER BL CONTROL-BOX CB4
- Blinker/Positionslicht Schaltung für Honda 2 Pin Stecker -

Bei zahlreichen neuen Honda-Modellen sind serienmäßig in die Blinker Begrenzungsleuchten integriert, die vorderen Blinker leuchten permanent mit und dienen als Positionslichter. Bei dieser Art der Begrenzungsleuchten handelt es sich um eine legale Konfiguration, da alle neuen Honda-Modelle mit dieser Konfiguration homologiert und entsprechend zugelassen wurden. Seit 2016 macht es ein EU-Gesetz möglich, und Honda hat es direkt umgesetzt.

Tauscht man diese orignalen Dauerlicht-Blinker nun mit 2in1 Blinkern aus dem Zubehör leuchten die vorderen Blinker permanent gedimmt mit. Dies ist bei 2in1 Kombi-Leuchten bestehnd aus weißem Positionslicht und gelbem Blinker so nicht E-Konform, da die notwendigen Genehmigungen fehlen.

Mit der HIGHSIDER BL CONTROL-BOX CB4 gibt es die Lösung für das Problem. Die HIGHSIDER BL CONTROL-BOX CB4 hat die Aufgabe, aus den OEM 2 Pin Stecker des Blinker/ Positionslicht das Ausgangssignal umzuwandeln, so das es möglich ist, E-geprüfte 2in1 Blinker E-Komform zu verbauen. Die HIGHSIDER BL CONTROL-BOX CB4 wandelt das eine Signal, was vom Fahrzeug kommt um und splittet es in ein eigenes Blinker und Positionslicht Signal um. So dimmen die Blinker nicht mehr gelb mit. Außerdem schaltet das Positionslicht während des Blinkvorganges ab und geht nach dem Blinkvorgang (mit einer kleinen Verzögerung) wieder an. Mit optionaler Coming-Home-Funktion für das Positionslicht. Nach Verlassen des Motorrades leuchtet das Positionslicht noch eine gewisse Zeit nach und schaltete sich dann automatisch ab.

Anschlüsse:
IN (vom Fahrzeug):
Rotes Kabel = Versorgungsspannung Plus ((Klemme 15 (Coming Home), Klemme 30 (Kein Coming Home))
Grünes Kabel = Blinker Rechts (+)
Graues Kabel = Blinker Links (+)
Schwarzes Kabel = Masse IN (-)

OUT (zum Blinker/ PL):
Braunes Kabel = Blinker Rechts (+)
Rosa Kabel = Blinker Links (+)
Weises Kabel = Positionslicht Rechts (+)
Blaues Kabel = Positionslicht Links (+)
Schwarzes Kabel = Masse OUT (-)

Lieferumfang:
1x E-BOX
1x Kabelsatz A
2x Widerstand 27 Ohm/5 Watt
